真空电子器件作为电子工业的重要基础元件，广泛应用于通信、医疗、国防、科研等领域。B114电子真空器件制造工艺代表了现代精密制造与真空技术的深度融合，其制造过程涵盖了材料科学、真空物理、精密加工、表面处理及质量检测等多个技术环节，形成了系统化、标准化的生产体系。

一、核心材料与预处理

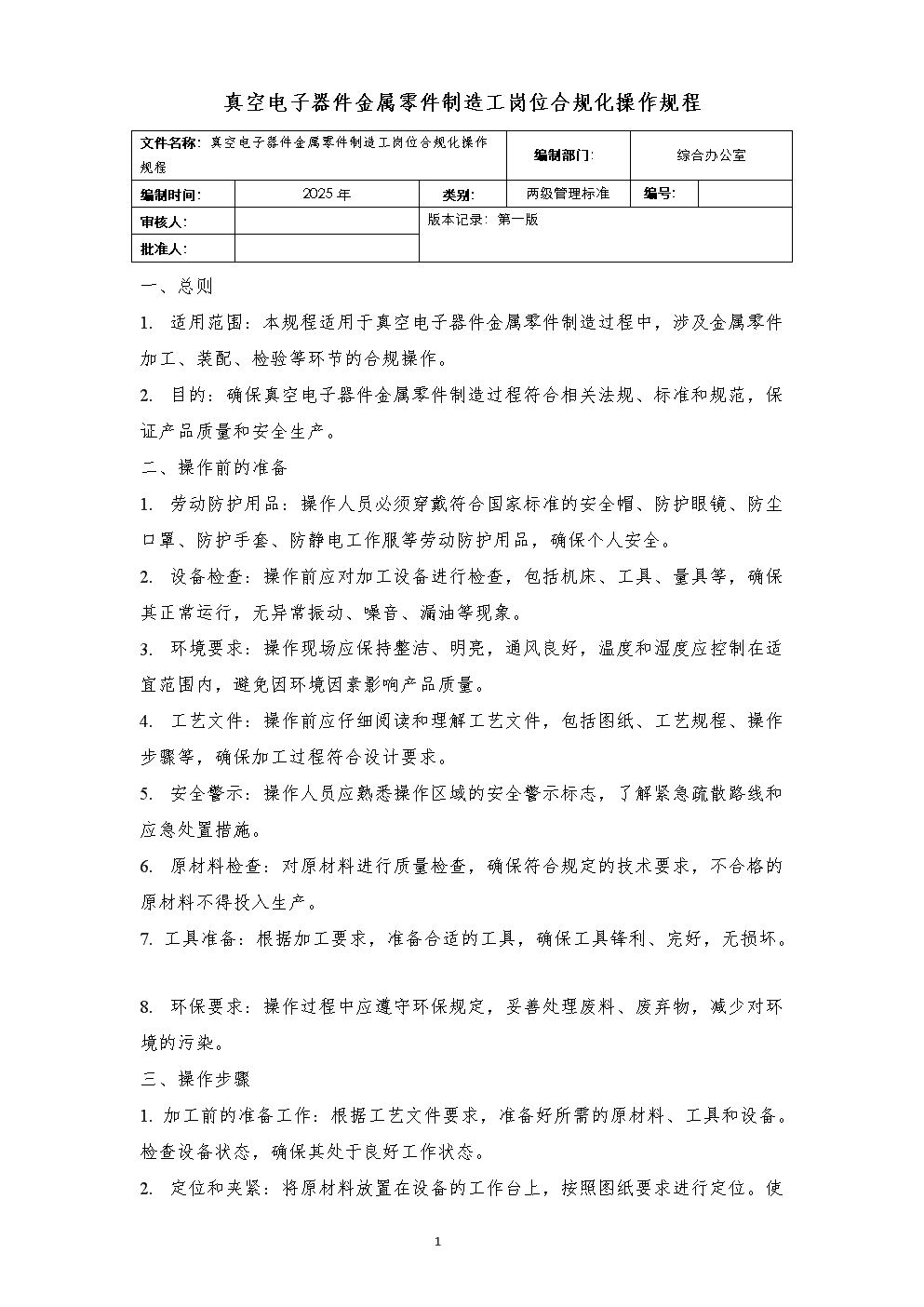

B114电子真空器件的制造始于关键材料的精选与预处理。主要材料包括高纯金属（如无氧铜、可伐合金、钨、钼等）、特种陶瓷（如氧化铝、氮化铝）、玻璃及特种气体。材料预处理环节至关重要，涉及严格的清洗、除气、成型与精密加工。例如，金属零件需经过化学清洗、电抛光、高温烘烤以去除表面污染物和吸附气体；陶瓷件则需精密研磨、金属化处理（如钼锰法）以实现与金属的可靠封接。预处理的质量直接决定了后续工艺的可行性和最终器件的真空性能与寿命。

二、关键部件制造与装配
在洁净度极高的超净环境中，进行核心部件的制造与精密装配。这包括阴极、阳极、栅极、电子枪、慢波结构等关键功能部件的加工。以阴极制造为例，涉及基底处理、发射物质（如钡钨、氧化物）的涂覆与激活，过程需精确控制温度、气氛与时间。部件的装配需要在专用工装夹具辅助下进行，采用激光焊接、电子束焊接、钎焊等精密连接技术，确保结构强度、几何精度与气密性。装配过程中，严格控制微粒污染，并常常在局部真空或保护气氛下操作。

三、排气与封离工艺
排气是赋予器件“真空”灵魂的核心工序。装配好的器件被连接到高真空排气系统上。工艺通常包括：

1. 粗抽与检漏：使用机械泵初步抽真空并进行氦质谱检漏，确保壳体无宏观泄漏。
2. 烘烤除气：将整个器件置于高温烘箱中（通常200-400°C），通过加热使材料内部吸附的气体加速释放。
3. 高频感应加热除气：对内部金属电极进行高频加热，去除更深层的吸附气体和氧化物。
4. 阴极激活：在特定真空度下，对阴极通电加热，完成发射物质的还原与活化，形成良好的电子发射能力。
5. 吸气剂激活：通过高频加热或电子轰击方式激活器件内预置的吸气剂（如钡铝消气剂），使其蒸发并沉积在壳体内壁，形成长效的吸气薄膜，维持并提高工作期间的真空度。
当管内真空度达到要求（通常优于10^-4 Pa至10^-6 Pa量级）且性能参数稳定后，使用火焰或冷钳将排气管熔封，使器件成为独立的真空密封单元。

四、老练、测试与质量控制
封离后的器件需经过严格的老练与测试流程。

1. 电老练：在规定的条件下逐步加电，使器件内部残余气体被进一步吸收，电极表面状态稳定，消除早期失效隐患。
2. 参数测试：全面测试器件的静态与动态参数，如阴极发射电流、各极间绝缘、放大系数、截止频率、噪声系数、功率输出等，确保符合设计规格。
3. 环境试验与寿命试验：抽样进行振动、冲击、高低温循环等环境适应性试验，以及长期工作寿命试验，以评估其可靠性与稳定性。
整个制造过程贯穿着严格的质量控制体系，从原材料入库检验、过程监控到成品最终检验，确保每一只B114电子真空器件都具有高性能、高可靠性和一致性。

五、发展趋势与挑战
随着固态器件的发展，真空电子器件在部分领域面临竞争，但在高功率、高频率、极端环境（如高温、强辐射）应用中仍具有不可替代的优势。B114制造工艺正朝着更高频率（太赫兹）、更高效率、更小体积、更长寿命以及智能化制造的方向发展。面临的挑战包括：进一步降低制造成本、提高工艺自动化与智能化水平、研发新型高性能材料（如金刚石、碳纳米材料）、以及解决更精密结构的加工与装配难题。

B114电子真空器件制造工艺是一门高度复杂的系统工程，它融合了传统技艺与现代科技，其每一个环节的精益求精，共同保障了真空电子器件在尖端科技领域持续发挥其独特而关键的作用。
